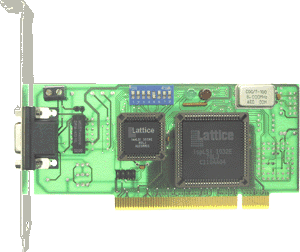

Carte de réinitialisation
 |
|
| • |
|
Cette carte redémarre
automatiquement le PC ou le serveur en
cas d'erreur. |
| • |
|
Le CD contient les
pilotes pour Windows 2000/NT4.x/WIN95/WIN98
et Linux |
| • |
|
Le service d'arrière-plan
pour Windows 2000 / NT y est inclus |
| • |
|
5 ans de garantie |
|
Prix: 131,08 Euro / 140,26 USD
http://www.pci-cards.com/ |
|
La qualité fiable et robuste des cartes de réinitialisation
QUANCOM est disponible aussi pour le bus PCI. La
conception PCI de la carte vous épargne la recherche
parfois pénible de l'adresse appropriée. La carte est
munie de pilotes pour les systèmes d'exploitation
suivants : Microsoft Windows 2000, Microsoft Windows NT 4.x,
Microsoft Windows 95/98, Microsoft Windows 3.1, DOS et
Linux.
Sous Microsoft Windows NT 4.x / 2000, un service NT
additionnel (WDSERV.EXE) permettant un fonctionnement en
arrière-plan sans être connecté au terminal ou serveur
est aussi disponible.
|
|
|
|
| • Généralités |
Temps de débouclement
: 30 msec / 500 msec / 4 sec / 16 sec / 1 min / 4
min / 8 min / 12 min; Réglage: 8 interrupteurs
DIP |
 |
| • Entrées |
Intervalles d'accès
: 30 ms / 0,5 s / 4 s / 16 s / 1 min / 4 min / 8
min / 12 min; Affichage de controle :1*Diode (DEL)
actif / non-actif, 1*Diode (DEL) quand le temps
de débouclement est atteint. |
|
| • Sorties |
1 relais d 'allumage:
max. 1A / max 15 W; Temps de fermeture de relais
: 0,5 s / 2 s / 8 s / infini (infini signifie que
le relais reste fermé jusqu'à ce que la carte
soit déactivée). |
|
| • addresses
E/S |
PCI |
|
| • Connecteurs
carte |
2pol. AR-Klemme |
|
| • CE |
yes |
|
| • Base temps
interne |
8 MHz |
|
| • Temperature |
5...50 °C |
|
|
| Sytèmes
d'exploitation/programmation |
|
|
 |
QUANCOM Library
Support pour les systèmes d'exploitation Windows
XP/2000/NT et Windows Me/98/95 |
|
  |
assistance avec QLIB.
avec exemples pour C++/C, VB, Delphi, MS-Office,
LabVIEW |
|
 |
assistance avec QLIB.
avec exemples pour C++/C, VB, Delphi, MS-Office,
LabVIEW |
|
 |
Textes de source
dans le langage C incluses |
|
|
|
|
|
| • Description |
Cette très petite
carte de réinitialisation programme est utilisée
pour la supervision du fonctionnement d'un PC. Si
le PC ou une logiciel en fonctionnement ne réagit
plus (plantage), la carte active un relais qui
effectue un redémarrage hardware de l'ordinateur.
Les cartes PWDOG2N et WATCHDOG2 sont en plus équipées
d'un deuxième relais commutateur capable d'éteindre
un appareil externe, par exemple un modem, pour
une demi-seconde ou l'allumer brièvement. ; Un
logiciel inclus dans la livraison travaille sur
la base du DOS indépendament du programme en
cours. La carte supervise le fonctionnement de
votre PC de façon constante. Si votre logiciel
n'interroge plus la carte après l'initialisation
( le logiciel plante par ex.), un relais se
trouvant sur la carte est brièvment activé. Les
intervalles de réinitialisation réglables par
interrupteurs DIP sont : 30 ms, 0.5s, 4 s, 16 s,
1min, 4 min, 8 min or 12 min. Le fonctionnement
de la carte est indiqué par deux diodes électroluminescentes
(DEL). |
|
| • Domaines
d'utilisation |
Les cartes de réinitialisation
programme sont utilisées dans la supervision de
systèmes qui doivent fonctionner de façon
permanente. Par exemple, dans la supervision de
procédés ou de production, dans les
applications à caractère sécuritaire critique
ou alors dans les logiciels de messagerie (mailbox). |
|
| • Fonctions |
Redémarrage
hardware de l'ordinateur après une erreur (plantage)
du système ou du logiciel. |
|
| • Fonctionnement |
Le logiciel en
fonctionnement sur le pc doit réaliser une
sortie sur le port de la carte toutes les 30m s,
0,5 s, 4 s, 16 s, 1 min, 4 min, 8 min ou 12 min.
En cas d'erreur (plantage) de l'ordinateur ou du
logiciel, cette sortie n'est plus réalisée et
le temps préréglé sur la carte est dépassé.
Celle-ci active un relais s'y trouvant. Ce relais
court-circuite les deux bornes gauches du
cavalier1 (JP1) et leurs parallèles sur le
cavalier2 (JP2)pendant un temps de 0,5 s, 2 s ou
8 s. On peut ,par exemple, relier les bornes du
bouton de redémarrage du pc au cavalier1 par
borne vissable ou au cavalier2 par borne
enfichable.; L'attribution de l'adresse E/S se
fait automatiquement pendant la phase du démarrage
du pc. Il est ainsi garanti qu'une adresse E/S
libre soit choisie, évitant tout conflit. Comme
l'adresse E/S est attribuée par le BIOS et non
par l'utilisateur, la carte doit être identifée
par un logiciel. Celui-ci est inclus dans la
livraison et ne demande aucun effort supplémentaire
de programmation. Toutes les cartes PCI enfichées
sont identifiées selon leur fabriquant et leur
identification. Il en résulte que le programmeur
dispose de toutes les adresses E/S attribuées
par le BIOS. Ce Logiciel est livré en code
source C sous frome d'une donnée OBJ.; A l'aide
d'un logiciel supplémentaire, vous avez la
possibilité de régler vous-même les adresses E/S
attribuées par le BIOS. Ceci est réalisé non
pas , comme d'habitude, par interrupteurs DIP
mais seulement par logiciel.
Mis à jour le 24.3.2002 par Jürgen
Siebert |
